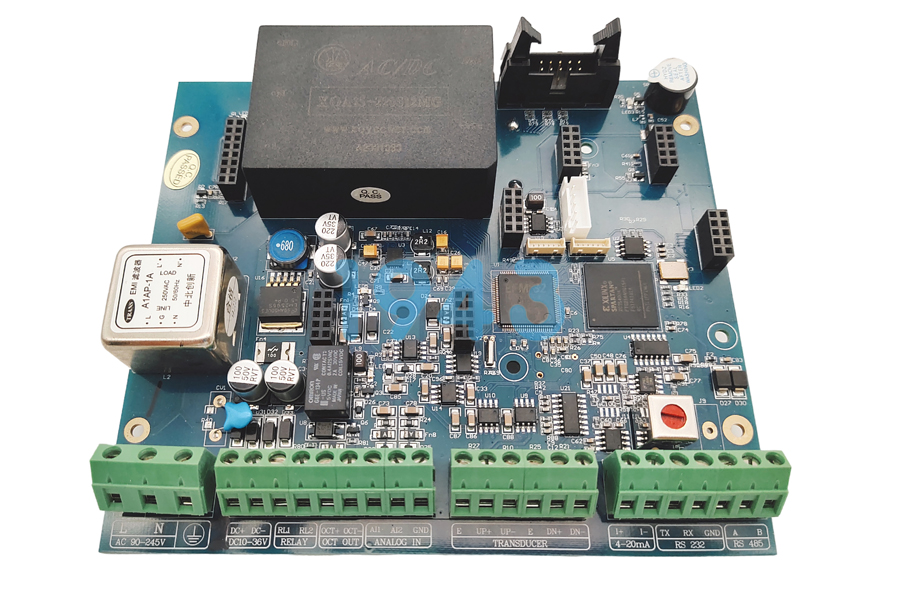

在PCBA加工中，電源系統的穩定性直接決定了電子設備的可靠性與性能上限。不少電子工程師在產品研發后期常遇到類似問題：設備運行中頻繁死機、高頻信號出現雜波干擾、芯片因供電不穩燒毀……這些故障的核心癥結，往往指向電源完整性（PowerIntegrity,PI）不足。而電源平面設計的合理性與去耦電容的優化程度，正是影響PI性能的兩大關鍵因素。

作為專注于高可靠性的PCBA加工服務商，1943科技結合多年行業經驗，從技術原理到實操落地，為您拆解PCBA加工中電源完整性分析的核心要點，助力解決供電相關的設計與生產難題。

一、認識PCBA中的電源完整性（PI）：為何它是可靠性的基礎？

電源完整性（PI）是指PCBA中電源網絡（包括電源平面、供電走線、去耦元件等）為芯片提供穩定、低噪聲電壓的能力。簡單來說，就是確保芯片“吃電”穩定——既沒有過大的電壓波動（如IR壓降），也沒有高頻噪聲干擾。

影響PCBA電源完整性的核心因素主要有三類：

1. 電源噪聲：高頻信號切換時產生的電壓波動（如同步開關噪聲SSN），會干擾芯片正常工作；
2. IR壓降：電流流經電源平面或走線時，因阻抗產生的電壓損耗（即“壓降”），導致芯片實際供電電壓低于設計值；
3. 地彈噪聲：地平面電位不穩定引發的噪聲，本質是“地-源”壓差變化，同樣會破壞供電穩定性。

若PI性能不達標，輕則導致設備功能異常（如數據傳輸錯誤、傳感器精度下降），重則引發芯片燒毀、產品批量返工，直接增加研發與生產成本。因此，在PCBA加工的前期設計階段，就必須將PI分析納入核心考量。

二、PCBA電源平面設計：從“布局”到“阻抗”的全方位管控

電源平面（而非傳統的電源線）是高頻、大電流PCBA的主流供電方案，其設計質量直接決定電源網絡的阻抗水平與抗干擾能力。1943科技在PCBA加工中，會通過以下三大原則優化電源平面設計：

1.平面布局：優先“地-源對應”，避免不合理分割

• “面對面”疊層設計：電源平面與地平面盡量采用相鄰疊層（如“Top-地-電源-Bottom”），形成“電容效應”，降低電源網絡寄生電感，同時減少電磁輻射（EMI）；
• 避免過度分割：除非有明確的隔離需求（如高低壓分區），否則盡量減少電源平面分割——分割會增加電流回路面積，提升阻抗與噪聲；若必須分割，分割線需遠離敏感信號（如時鐘信號、模擬信號）走線，避免交叉干擾；
• 大電流區域單獨規劃：功率芯片（如MCU、功率管）的供電區域需單獨預留足夠大的平面面積，避免與小信號電源平面共用，防止大電流波動影響小信號供電。

2.阻抗控制：降低電源網絡“內阻”是核心

電源平面的阻抗越低，IR壓降與噪聲就越小。設計中需重點控制以下參數：

• 銅厚選擇：大電流回路（如電源輸入、功率模塊供電）優先采用1oz以上銅厚（1oz≈35μm），降低走線與平面的直流阻抗；
• 平面尺寸優化：在空間允許的前提下，電源平面面積盡量與地平面匹配，減少電流回路長度——回路越短，寄生電感越小，高頻阻抗越低；
• 規避“瓶頸區域”：避免電源平面出現狹窄的“通道”（如寬度＜2mm的連接區），防止局部電流密度過高，引發壓降增大與發熱。

3.抗干擾設計：遠離高頻信號，減少“耦合噪聲”

• 高頻信號遠離電源平面邊緣：高頻走線（如USB3.0、PCIe）若靠近電源平面邊緣，易與平面產生寄生耦合，引入噪聲；建議兩者間距≥2mm（或遵循“3W原則”）；
• 避免跨分割走線：信號走線不可跨越電源平面的分割線——跨分割會導致信號回路被迫繞行，增加回路面積與噪聲，嚴重時引發信號完整性（SI）問題。

三、去耦電容優化：從“選型”到“布局”的全流程落地

去耦電容是PCBA電源網絡的“噪聲過濾器”與“應急電源”——既可以抑制高頻噪聲，又能在芯片瞬時大電流需求時快速補電，是優化PI性能的“低成本高效方案”。1943科技在PCBA加工中，會通過以下四步實現去耦電容的精準優化：

1.明確去耦電容的核心作用

• 高頻去耦：抑制100MHz以上高頻噪聲（如同步開關噪聲），通常由小容值電容（如0.1μF、0.01μF）承擔；
• 低頻儲能：應對芯片瞬時大電流（如電機啟動、數據突發傳輸），緩解IR壓降，通常由大容值電容（如10μF、100μF）承擔；
• 濾波穩壓：濾除電源輸入中的低頻紋波（如線性電源輸出的紋波），保障供電baseline穩定。

2.選型：不只看“容值”，更要關注“ESR/ESL”

去耦電容的選型需匹配PCBA的工作頻率與芯片需求，核心參數優先級為：ESR（等效串聯電阻）＞ESL（等效串聯電感）＞容值：

• 容值匹配：高頻芯片（如FPGA、射頻芯片）建議采用“0.1μF（高頻）+10μF（低頻）”的組合，覆蓋寬頻率范圍的去耦需求；功率芯片（如DC-DC轉換器）需搭配100μF以上的鉭電容或鋁電解電容，提升儲能能力；
• 低ESR/ESL優先：高頻場景下，ESR過高會導致去耦電容“失效”（無法抑制高頻噪聲），建議選擇多層陶瓷電容（MLCC），其ESR通常＜0.1Ω，遠優于鉭電容；
• 封裝適配：根據PCBA空間與電流需求選擇封裝（如0402、0603、1206），大電流場景避免使用過小封裝（如0402），防止發熱燒毀。

3.布局：“靠近引腳+短路徑接地”是關鍵

去耦電容的布局直接影響其去耦效果，錯誤布局會讓“優質電容”淪為“擺設”：

• 緊貼芯片電源引腳：電容與引腳的走線長度需＜5mm（越短越好），減少寄生電感——若走線過長，高頻噪聲會在走線上“損耗”，電容無法有效濾除；
• 接地路徑最短：去耦電容的接地端需直接連接到地平面（優先通過過孔直達相鄰地平面），避免接地走線繞行，防止形成“大回路”引入噪聲；
• 避免扎堆擺放：多個去耦電容不可密集堆疊（間距需≥0.5mm），否則會相互干擾，同時影響散熱。

4.數量：“按需配置”，拒絕“越多越好”

去耦電容并非數量越多越好，過度配置會增加PCBA成本與加工難度，需根據芯片功耗與頻率計算：

• 參考芯片datasheet：芯片手冊通常會明確標注推薦的去耦電容數量與容值（如“每2個電源引腳配置1個0.1μF電容”），需嚴格遵循；
• 高頻芯片適當增加：射頻、FPGA等高頻芯片，可在核心電源引腳旁額外增加1-2個0.01μF電容，強化高頻去耦；
• 避免冗余配置：普通IO口、低速芯片（如單片機），無需過度增加電容，1個0.1μF+1個10μF即可滿足需求。

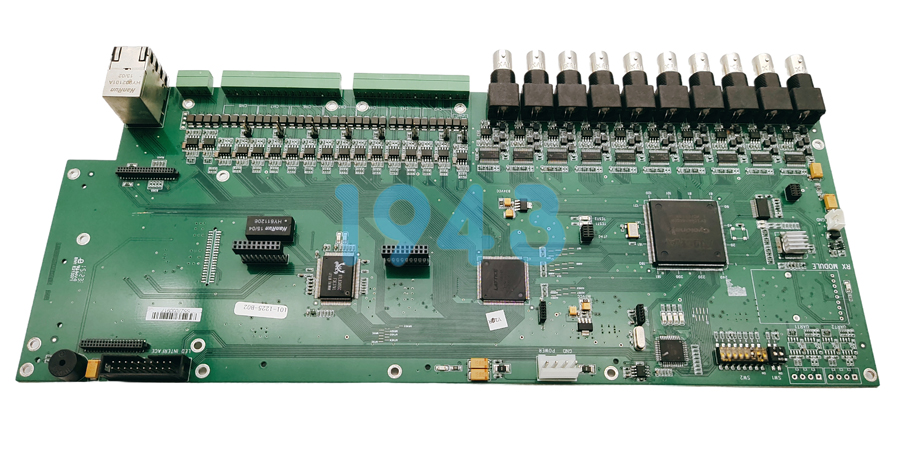

四、1943科技：以PI分析賦能高可靠性PCBA加工

在PCBA加工中，電源完整性分析不是“后期補救”，而是“前期預防”——1943科技將PI分析融入從“設計評審”到“量產交付”的全流程，幫助客戶規避供電相關的風險：

1. 前期設計評審：針對客戶提供的PCB文件，我們的資深硬件工程師會通過專業仿真工具（如Altium Designer PI仿真、ANSYS SIwave），提前排查電源平面分割、去耦電容布局等問題，出具優化建議；
2. 樣品階段測試：首件樣品生產后，通過阻抗測試儀、示波器等設備，實測電源平面阻抗、電壓波動與噪聲水平，驗證PI性能是否達標；
3. 量產過程管控：批量生產中，嚴格把控去耦電容的物料選型（僅使用符合ROHS標準的MLCC/鉭電容）與貼裝精度（確保電容與引腳間距＜5mm），避免加工誤差影響PI性能；
4. 定制化解決方案：針對工業控制、汽車電子、醫療設備等對PI要求極高的領域，提供“PI仿真+方案優化+測試驗證”的一站式服務，確保PCBA在復雜環境下穩定運行。

結語

電源完整性是PCBA可靠性的基礎，而電源平面設計與去耦電容優化，是提升PI性能的“兩大抓手”。對于電子企業而言，忽視PI分析不僅會導致產品故障頻發，更會增加研發成本與市場風險。

1943科技作為專業SMT貼片加工廠，始終以“技術驅動品質”為核心，憑借成熟的PI分析能力與精細化加工流程，為客戶提供高穩定性、高可靠性的PCBA加工服務。若您在PCBA電源設計中遇到難題，或需要免費的PI優化建議，歡迎通過官網咨詢入口與我們聯系——我們將為您定制專屬解決方案，助力產品快速落地！
