在追求電子產品小型化、高密度化的今天，0201封裝的元件被廣泛應用。然而，其微小的尺寸也帶來了獨特的工藝挑戰，其中“立碑”缺陷（也稱曼哈頓效應）是SMT貼片加工中最令人頭疼的問題之一。作為一家專業的SMT貼片加工廠，1943科技深知立碑對產品良率的嚴重影響。

我們將分析導致0201元件立碑的五大根本原因，并分享我們經過大批量生產驗證的有效對策，幫助您從源頭上杜絕這一缺陷。

什么是立碑缺陷？

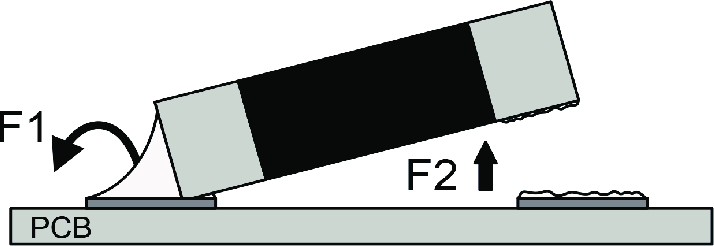

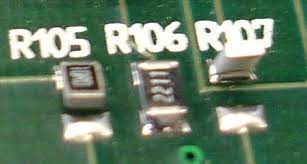

立碑是指片式元件（如電阻、電容）在回流焊過程中，一端脫離焊盤并翹立，另一端則焊接在焊盤上的現象。這不僅導致電路開路，修復起來也極為困難，嚴重影響產品可靠性。

0201元件立碑的五大根因與我們的對策

根因一：焊盤設計不合理
焊盤設計是立碑缺陷的“先天因素”。不合理的焊盤尺寸、間距或對稱度，會直接導致焊接時兩端的熔融焊料產生不平衡的潤濕力。

• 具體表現：

  • 焊盤尺寸過大或過長，延長了焊料熔融時間差。

  • 焊盤間距不匹配，導致元件放置后重心偏移。

  • 焊盤不對稱，使元件兩端的表面張力嚴重不均。

• 1943科技的對策：

  • DFM（可制造性設計）優先： 在項目初期，我們的工程團隊會主動介入，依據IPC標準和大量實戰經驗，為客戶提供最優的焊盤設計建議。

  • 精準設計規范： 我們推薦使用對稱且尺寸恰當的焊盤（通常比元件端子稍大），并確保焊盤間距能精準定位0201元件，從設計上消除立碑隱患。

根因二：焊膏印刷不良
焊膏印刷是SMT工藝的基石。對于0201元件，微小的焊膏量差異就足以引發立碑。

• 具體表現：

  • 兩個焊盤上的焊膏沉積量不一致（厚度或面積不同）。

  • 鋼網開口堵塞或對準偏移，導致焊膏印刷畸形。

• 1943科技的對策：

  • 高精度鋼網與印刷機： 我們采用激光切割并經過電拋光處理的鋼網，確保開口內壁光滑，脫模順暢。配合全自動光學對位印刷機，保證每次印刷的精準度。

  • 嚴格的SPC過程控制： 定期對焊膏印刷厚度進行統計過程控制（SPC），實時監控印刷質量，一旦發現偏移趨勢立即調整，防患于未然。

根因三：元件貼裝偏移與壓力不當
貼片機的精度和編程參數直接影響元件放置的位置和狀態。

• 具體表現：

  • 貼裝頭將元件放置在焊盤上的位置有輕微偏移。

  • 貼裝壓力過大，將焊膏擠壓到一側，或壓力過小，元件放置不穩固。

• 1943科技的對策：

  • 超高精度貼裝： 我們投資配備了先進視覺系統的高精度貼片機，能夠精準識別0201元件和PCB基準點，貼裝精度可達微米級。

  • 參數化精細管理： 針對0201元件，我們獨立設置最優的貼裝高度、真空壓力和貼裝速度，確保元件輕拿輕放，精準定位在焊膏中心。

根因四：焊膏活性不足或氧化
焊膏的質量和保存狀態至關重要。活性不足的焊膏潤濕性差，更容易被元件一端優先吸附。

• 具體表現：

  • 焊膏過期或保存不當（如暴露在空氣中）導致助焊劑活性降低。

  • 焊膏中的金屬粉末氧化，可焊性變差。

• 1943科技的對策：

  • 嚴格的物料管理體系： 我們執行嚴格的焊膏采購、儲存和使用規范，包括全程溫濕度監控、先進先出（FIFO）原則以及回溫時間控制。

  • 定期性能評估： 對新批次焊膏進行焊球測試等性能評估，確保其活性與潤濕性能滿足高精度焊接要求。

根因五：回流焊溫度曲線不優化
回流焊是立碑缺陷發生的“最后一環”。不合理的溫度曲線會使元件兩端不同時熔融，產生巨大的表面張力差。

• 具體表現：

  • 預熱區升溫過快，導致溶劑沸騰飛濺，使元件輕微翹起。

  • 回流區加熱不均勻，板面溫差大，導致元件兩端焊料不同時熔化。

• 1943科技的對策：

  • 熱風回流焊技術： 我們采用強制熱風對流保護的回流焊爐，確保爐內溫度均勻穩定，減少氧化，為焊接提供理想環境。

  • 定制化溫度曲線： 為每一款產品量身定制并精確測試回流焊溫度曲線。我們特別關注預熱速率和回流時間的平衡，確保0201元件兩端的焊膏能夠同步、平穩地熔融和凝固。

選擇1943科技，告別立碑缺陷

0201元件的立碑問題是一個系統性問題，需要從設計、物料、設備到工藝的全流程精細管控。在1943科技，我們通過完善的DFM分析、高精度的設備保障、嚴格的物料管控和成熟的工藝經驗，構建了一套完整的質量防御體系，能有效杜絕包括立碑在內的各種微細間距元件焊接缺陷。 1943科技分享SMT貼片加工中0201元件立碑缺陷的五大根本原因，并提供立竿見影的解決方案。提升您的PCB組裝良率，點擊了解我們的高精度貼片加工服務。

如果您正被SMT貼片加工中的良率問題所困擾，歡迎聯系1943科技。我們的工藝專家團隊將為您提供全面的解決方案，讓您的產品品質更上一層樓。
