從5G到AIoT:PCBA加工如何突破高頻高速技術壁壘?

在5G通信速率突破10Gbps、AIoT設備連接量激增至千億級的產業浪潮中,PCBA作為電子設備的核心載體,正面臨前所未有的技術挑戰。高頻信號完整性、高速數據傳輸穩定性、熱管理效率以及多場景適應性,已成為決定產品競爭力的關鍵因素。作為深圳精密電子制造領域的SMT貼片加工專家,1943科技通過材料創新、工藝升級與智能生產體系構建,為5G基站、AI服務器、智能終端等場景提供高頻高速PCBA解決方案。

一、高頻信號傳輸:從材料到工藝的全面革新

1.1 基材選擇:突破介電損耗瓶頸

傳統FR-4材料在5GHz以上頻段因介電損耗(Df>0.02)導致信號衰減超標,已無法滿足高頻需求。1943科技采用低損耗基材體系:

  • 陶瓷填充型高頻基材:介電常數(Dk)穩定在3.0±0.05,10GHz頻段損耗角正切(Df)低至0.0037,較FR-4降低45%,信號傳輸損耗控制在0.25dB/in以內,延長高頻信號傳輸距離。
  • PTFE/陶瓷復合基材:針對毫米波(26/28GHz)場景,通過控制加工環境溫濕度(22℃±2℃),實現阻抗波動<5%,滿足5G微基站射頻模塊的嚴苛要求。

1.2 線路精度:微米級控制技術

高頻信號對線路邊緣粗糙度高度敏感,集膚效應導致銅箔表面粗糙度每增加1μm,10GHz信號損耗提升3%。1943科技采用:

  • 激光蝕刻工藝:加工邊緣粗糙度Ra<0.5μm的傳輸線,28GHz頻段信號反射系數(S11)優化至-30dB,較行業平均水平提升20%。
  • HDI三階盲埋孔技術:實現0.1mm微孔加工,布線密度達200線/cm²,支持8顆高算力芯片集成,算力密度提升至20TOPS/cm²。

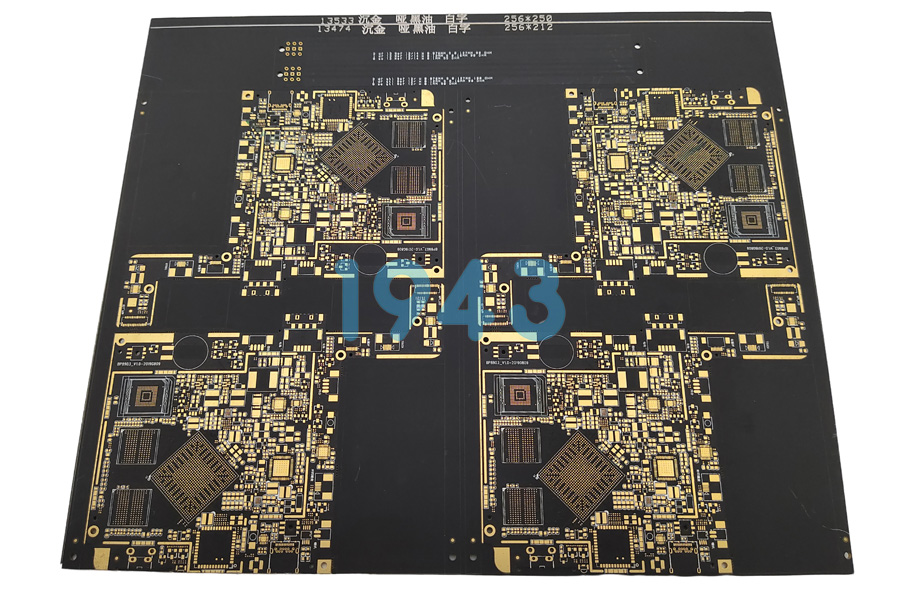

PCB

二、高速數據傳輸:系統級優化方案

2.1 差分信號與阻抗控制

高速接口(如PCIe 5.0、USB4)對信號完整性要求極高,1943科技通過以下技術實現10Gbps+無損傳輸:

  • 差分對等長設計:采用蛇形線補償技術,長度誤差<2mil,間距變化率<20%,抑制模態轉換引發的串擾。
  • 實時阻抗監測:在AI服務器PCB中部署在線監測系統,精度±3%,關鍵信號路徑采用雙鏈路冗余設計,單點故障時自動切換備用鏈路,系統無故障運行時間延長至8000小時。

2.2 電源分配網絡(PDN)優化

高算力芯片瞬時功耗達300W,傳統電源設計易引發電壓波動。1943科技創新PDN方案:

  • 多組獨立電源平面:紋波電壓<10mV,配合0.1mm直徑電源過孔陣列,支持20W瞬時功耗下電壓穩定。
  • 2oz厚銅箔+低阻抗堆疊:電源層與地層間距≤4mil,PDN阻抗<1mΩ@1GHz,降低電源噪聲耦合。

PCBA加工

三、熱管理與可靠性:適應極端環境

3.1 復合散熱結構

AIoT設備高功耗與小型化矛盾突出,1943科技開發高效散熱體系:

  • 銅基+熱管埋置技術:熱導率提升至5W/(m·K),較傳統鋁基板提高60%,可將芯片結溫控制在85℃以下(環境溫度40℃)。
  • 立體散熱孔陣列:0.2mm直徑散熱孔密度達20個/cm²,散熱效率提升50%,滿足AI芯片滿負荷運行需求。

3.2 全場景可靠性管控

從原材料到成品實施18道質量檢測:

  • 高穩定性基材:選用Tg 170℃耐熱基材,經2000小時鹽霧測試后表面腐蝕面積<5%。
  • LDI激光成像+AOI/AXI雙重檢測:線路短路/斷路不良率控制在0.03%以下,批次間性能差異<4%。
  • 環境適應性測試:通過1000小時85℃/85%RH濕熱測試、5000次-40℃~85℃溫度循環測試,關鍵參數變化率<5%。

PCBA加工

四、智能生產體系:效率與柔性的平衡

4.1 高速貼裝與檢測技術

  • 多軸聯動貼片機:速度達10萬點/小時,配合激光定位補償技術,動態修正PCB熱變形導致的坐標偏移,0201元件貼裝精度±0.03mm。
  • AI視覺檢測系統:精度5μm,實時監測錫膏印刷、元件貼裝、回流焊接全流程,將橋連、虛焊等缺陷率降至0.12%以下。

4.2 數據驅動的工藝優化

  • 參數數據庫:存儲超10萬組工藝參數組合,通過機器學習算法智能推薦最優參數,縮短新產品調試周期40%。
  • MES制造執行系統:實現工單排程、物料供給、設備狀態的實時協同,設備綜合利用率(OEE)提升至82%。

五、未來趨勢:從技術突破到生態構建

隨著5G-通訊與AIoT 2.0時代來臨,PCBA加工需向以下方向演進:

  • 材料創新:開發超低損耗(Df<0.002)基材與無輪廓銅箔,進一步提升信號完整性。
  • 模塊化設計:將射頻、基帶、電源模塊集成至單一PCBA,減少連接器使用60%,降低系統復雜度。
  • 綠色制造:采用無鉛焊料、可回收基材,結合AI能耗優化算法,實現單位產能碳排放降低30%。

結語
從5G基站到AIoT邊緣設備,高頻高速需求正重塑PCBA加工的技術范式。1943科技以材料科學為基礎、以智能工藝為引擎、以質量管控為保障,持續突破技術邊界,為全球客戶提供“快、穩、準”的電子制造解決方案。選擇1943科技,即是選擇在高頻時代搶占先機的戰略伙伴。
